摘要：可編程線性電源具有穩定度好、精度高以及紋波小等特點，本文重點分析HM8143等可編程線性電源的這些優點以及Arb.功能、內置電壓表及安培表等功能如何在測試中幫助更高效完成測試。

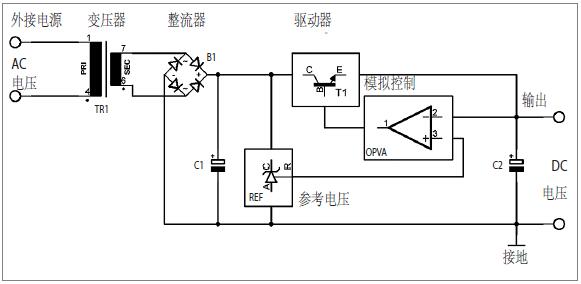

線性電源是先將交流電經過變壓器降低電壓幅值，再經過整流電路整流后，得到脈沖直流電，后經濾波得到帶有微小波紋電壓的直流電壓（見下圖）。線性電源優點在于穩定度高、精度高，紋波小，在一些領域是必不可少的測試工具。HM8143可編程線性電源是一款多功能的任意波電源，采用純線性技術設計，具有線性電源的諸多優點，同時具有Arb. 編程功能、內置4位數字電壓表和電流表、雙極電源（正電壓與正電流、負電壓與負電流）、電子負載、50KHz任意波功率信號源、功率調制放大器等功能，使這款電源在測試方面表現得更出色。

Arb. 編程功能

Arb. 編程功能可以使電源按照測試者編輯的序列（電壓與時間）自動連續或脈沖輸出，可以編輯順序操作的每一個單步的電壓值及時間來產生各種輸出變化，并通過內置的4096點內存器，產生高達50KHz的60W功率的任意波發生器。此功能在一些較復雜的測試中能夠提高測試的效率和準確度。例如針對一款汽車喇叭的測試，工程師需要一臺可編程電源來測試喇叭的特性，測試過程一般如下：在供電14V連續10分鐘后，檢測喇叭的音質等性能，和啟動試驗1秒14V開啟輸出、在4秒關閉輸出，連續循環200次后檢測喇叭的性能。再比如模擬汽車引擎啟動電性測試，通過 Arb. Excel波形編輯器，可重現符合DIN40839、ISO/TR7637和ISO16750-2標準的汽車功率網用電壓曲線，按照 標準對起動曲線進行模擬在汽車設計測試中非常有用，可以找到因帶有安全代碼的防盜汽車音響的意外數據丟失而產生的問題。通過HM8143任意波功能，甚至可在如電壓下降、尖峰和掉載等雙極性條件下對設備進行測試。并且在ARB模式下，用戶可以根據自己的測試需求更改編輯波形，設置自己想要的Vt電壓時間曲線，可滿足廣泛需求。如果沒有Arb. 編程功能的電源，則需要通過將電源連接到電腦，通過電腦編程使電源按照程序執行，這樣增加了測試的復雜性，降低了測試效率。

在使用HM8143電源只需要在實驗開始之前，先按照實驗需求對電源進行編程，編程的方式也可根據實際情況進行多樣的選擇，如在電源的面板上編程，或利用通訊接口進行遠程通訊，在計算機上進行編程的操作等，電源快速收到工程師編好的程序指令，汽車喇叭、電機啟動等測試即可按照預定的程序自動進行，軟件就會實時記錄這一時刻的電壓、電流數據，并顯示、記錄在計算機的軟件監控界面上，這樣大大簡化了測試的難度，提高了測試的自動化程度。

低紋波

首先先解釋下電源紋波的概念：直流電源輸出的交流雜散成分被稱為紋波和噪聲，或稱作周期和隨機偏差(Periodic and Random Deviations)。這些術語通常能互換使用。紋波指輸出中的交流周期信號。在頻域觀察時，紋波顯示為雜散響應。對于 DC-DC 的開關電源等設備，工程師在測試時會擔心測試儀器產生的紋波會與待測設備本身的紋波疊加，從而測試結果與實際情況有較大偏差。

在這種情況下，同樣可使用HM8143電源來進行測試。因為該電源是純線性電源設計，電壓和電流的紋波系數最低分別為≤5mVrms ，所以工程師在測試時不用擔心紋波疊加而影響待測設備的紋波特性。

內置 4 位電壓表和電流表，測量實際電壓和電流測試過程中，通常除了需要電源外，還需要電壓表、電流表等其它儀表，HM8143電源內置了4 位的數字電壓表、電流表，測量分辨率達到10mV/1mA，不需要任何復雜的設置就可以輕松并精準的測量輸出到被測負載的實際電壓值和電流值。

帶電子負載的精密程控電源：自動電子負載電流吸收功能

HM8143電源具有一種兩路30V通道上的第2象限輸出電源/吸取電流負載能力，可簡化對DC電源、電池（充 /放電循環）、發電機/電動機等應用的測試和表征。汽車、移動電話和電源電路設計人員將在其日常工作中體驗到2路60W輸入/輸出能力的獨特價值，提高測量效率。
